DeSpot-Measurement Gyro Inclinometerer et præcisionsværktøj, der måler brøndboringsbanens retning baseret på de faste-akse- og præcessionsegenskaber for høj-roterende gyro. Dens kernefunktion er "punktmåling", det vil sige måler og registrerer data i stationær tilstand, løfter derefter kablet til næste målepunkt for endnu en stationær måling, og så videre. Den er ikke afhængig af Jordens magnetfelt og forstyrres derfor ikke af ferromagnetiske stoffer som foringsrør og borerør. Det er meget udbredt i byggeprocesser såsom måling af brøndbane, retningsbestemt lateral boring og retningsbestemt perforering i det barske arbejdsmiljø i oliefelter.
Måleproces
Målingen af enSpot-Measurement Gyro Inclinometerer en præcis og trinvis--proces. Kernetrinene i dens arbejdsgang inkluderer:
Ground Initialization (Seeking North)
Før værktøjet sænkes ned i brønden, skal der udføres en nordlig-søgningsoperation på jorden. Efter at gyroskopet roterer med høj hastighed, vil dets akse flugte nøjagtigt med den sande nordlige retning, hvilket etablerer en retningsreference til måling.
Går ned i brønden og punktmåling
◆ Efter initialisering sænkes instrumentet til det første målepunkt i bunden af brønden gennem loggekablet.
◆ Efter at have nået den forudbestemte position, skal den stoppe helt (normalt tager det 1-2 minutter at stabilisere sig).
◆ I stationær tilstand registrerer gyroskopsystemet inde i instrumentet komponenterne i jordens rotationsakse i instrumentets koordinatsystem, mens accelerometeret måler brøndhældningsvinklen (hældningsvinkel) og tyngdekraftværktøjets fladevinkel.
◆ Systemet beregner og registrerer brøndhældningsvinklen, azimutvinkel (i forhold til sand nord) og værktøjsfladevinklen for dette punkt.
Løft af kablet og gentagelse
◆ Efter at have afsluttet målingen og datalagringen på et punkt, løftes kablet op en vis afstand (såsom 10m, 20m eller 30m, afhængigt af målekravene) for at nå det næste målepunkt.
◆ Gentag ovenstående proces med "statisk - måling - opbevaring", indtil målingen af alle brøndsektioner er afsluttet.
Datagendannelse og behandling
◆ Når målingen er afsluttet, skal du løfte værktøjet ud af brøndhovedet og afspille alle punktmålingsdata, der er gemt i værktøjets interne hukommelse, gennem grænsefladen.
◆ Behandle, korrigere og fortolke disse data for i sidste ende at generere en brøndbanerapport.

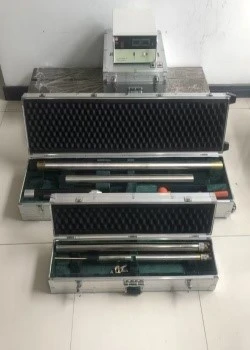

Spot-Measurement Gyro Inclinometer
Ansøgningsfelter
Baseret på de tekniske egenskaberSpot-Measurement Gyro Inclinometeranvendes hovedsageligt i:
Logning af foringsbrønde/gamle brønde
Mål nøjagtigt borehullets bane for den eksisterende foringsrør til produktivitetsvurdering eller efterfølgende operationsdesign.
Retningsbestemt boring
◆ Foringsrør Vinduesåbningssideboring-Under vinduets åbningspunkt og det indledende skævvridningstrin skal du nøje overvåge værktøjsfladevinklen for at sikre nøjagtigheden af vinduets åbningsretning og -bane.
◆ Muddermotororientering-Giver høj-nøjagtig værktøjsfladevinkelreferencer for muddermotorer nede i borehullet, der styrer orienteringen af boret.
Verifikation og genmåling af brøndboringsbane
Når der er tvivl om måledata i et magnetisk interferensmiljø, bruges til verifikation og kalibrering.
Videnskabelige boringer og geotermiske brønde
Som pålidelige midler til azimutmåling under visse specifikke geologiske forhold eller anvendelser.
Oversigt
DeSpot-Measurement Gyro Inclinometermed sine fordele ved anti-magnetisk interferens, høj præcision og nem betjening, er det meget udbredt inden for områder som olielogning, geologisk efterforskning og ingeniørkonstruktion. Dens måleprincip kombinerer gyroskopisk orientering og vinkelregistreringsteknologi, som kan give pålidelig dataunderstøttelse i komplekse miljøer. Med den fortsatte teknologiske udvikling vil udviklingen af dette instrument i retning af intelligens og automatisering yderligere udvide dets anvendelsesmuligheder.
